Sicherheitsglas für Brücken

Beschreibung

Sicherheitsglas für Brücken

Sicherheitsglas für Brücken dienen dem Lärmschutz und Absturzsicherung und können sehr funktionell und dekorativ zugleich sein. Hammerglass AB bietet Verglasungs- und Befestigungslösungen für alle erdenklichen Brückenlösungen für Strassen und Eisenbahnen sowie für Fussgänger- und Fahrradbrücken. Dank der grossen Auswahl an Befestigungsmethoden für die Montage von Hammerglass-Scheiben kann eine Brücke viel mehr sein als nur ein Durchgangsweg. Der Einsatz von Nanotechnologie trägt dazu bei, dass Schadstoffe aus Abgasen, Öl und Asphalt nicht so leicht an Hammerglass haften bleiben wie an gewöhnlichem Glas. Die geschätzte Lebensdauer von Hammerglass beträgt mehr als 40 Jahre.

Farbe und Licht

Farbe und LED-Beleuchtung schaffen einen ansprechenden Blickfang. Die Hammerglass-Scheiben können im Siebdruckverfahren oder im Digitaldruckverfahren bedruckt werden, so dass den individuellen Gestaltungsmöglichkeiten keine Grenzen gesetzt sind. Die Scheiben können mit Gemeindewappen oder Mustern versehen werden, die sich in regelmässigen Abständen wiederholen. Bei grösseren Plattenserien besteht die Möglichkeit, farbig imprägniertes Hammerglas herzustellen. Eine bedruckte oder farbimprägnierte Hammerglasscheibe mit LED-Beleuchtung bildet einen attraktiven Lichtpunkt in der nächtlichen Dunkelheit.

Glasscheiben für ROAD-Brücken

Keine Brücke ist wie die andere. In dicht besiedelten Gebieten wird oft eine lärmmindernde Lösung benötigt, während in anderen Fällen ein Spritzschutz oder eine Absturzsicherung vorzuziehen sein kann.

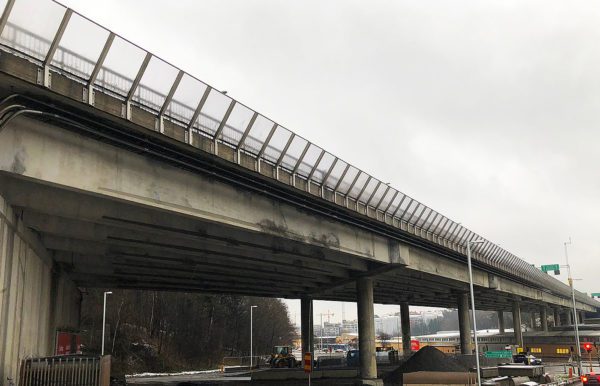

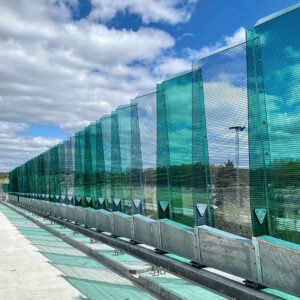

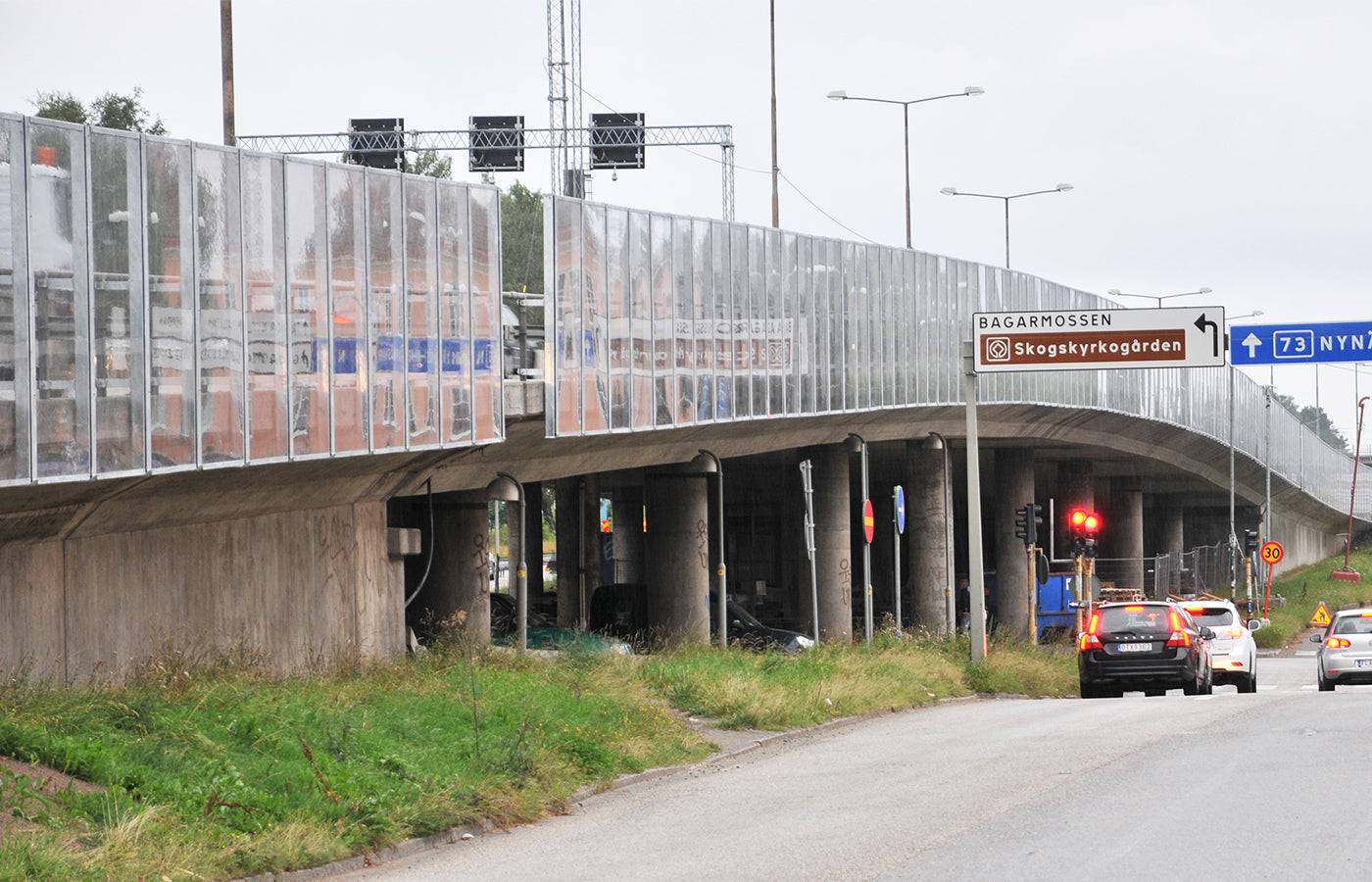

LÄRMSCHUTZ

Die Systeme BRIDGE-2 und BRIDGE-3 sind komplette Lärmschutzwandsysteme für die Montage auf Brücken entlang von Strassen oder Schienenwegen. Je nach Ausführung der Brücke werden die Konstruktionen an den Brückenpfosten oder seitlich am Brückenrandträger befestigt.

• BRIDGE-2: Feuerverzinkte Pfosten für die seitliche Montage an Brückenpfosten
• BRIDGE-3: CE-gekennzeichnetes System für die seitliche Montage auf dem Brückenkopf
• Die Hammerglass-Platten werden an der Aussenseite der Pfosten mit einer externen Stützplatte und einem robusten Klemmprofil montiert
• Höhe bis zu 6 Meter

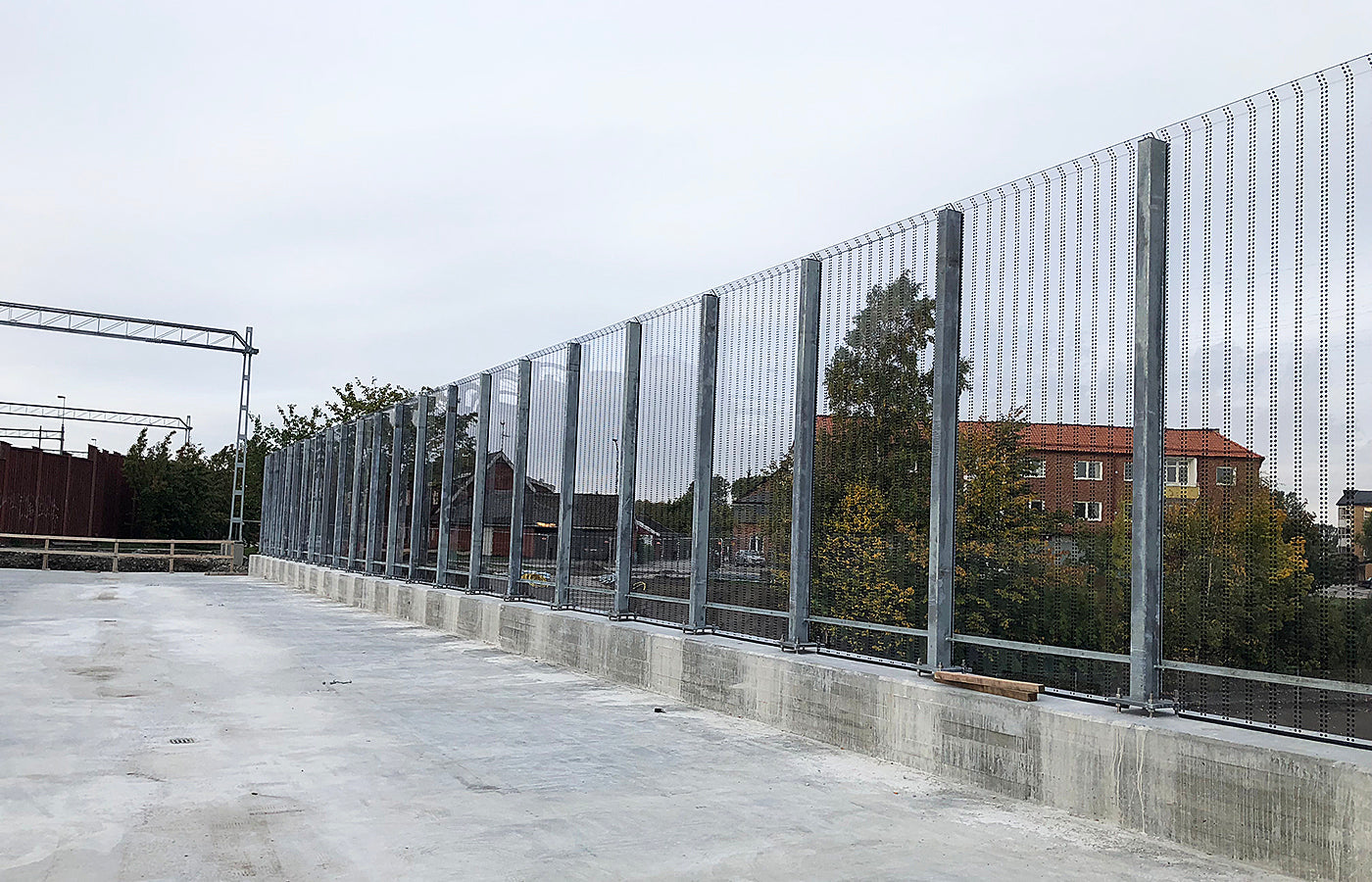

• Aufgedruckte Muster verhindern, dass Vögel auf die Scheiben treffen

SPRITZGITTER

Der robuste Hammerglass-Spritzschutz wurde für Viadukte/Kreuzungen mit Fahrbahnen auf mehreren Ebenen entwickelt. Das Schrägpfostensystem basiert auf dem gleichen Prinzip wie die elektrischen Schutzschilde von Hammerglass. Die Konstruktion wird in der Regel seitlich am Brückenrandträger verschraubt, bei Brückensanierungen oder bei Neubauprojekten kann das Pfostensystem aber auch mit einer Grundplatte unter dem Geländerpfosten montiert werden.

Glasscheiben für RAILWAY-Brücken

Eisenbahnbrücken erfordern in der Regel besonders stabile Konstruktionslösungen, um den Vibrationen und dem Winddruck der vorbeifahrenden Züge standzuhalten. Die Hammerglass BRIDGE und GROUND Schallschutzsysteme erfüllen die hohen Anforderungen an Stabilität und Sicherheit bei der Montage entlang von Schienenwegen.

SCHALLDÄMPFER AN DER WAND

GROUND-2 ist ein CE-gekennzeichnetes Lärmschutzwandsystem mit bewährten Lösungen zur Befestigung von Stahl und Hammerglass. GROUND-2 ist für die Montage an Wänden mit Hilfe von Schraubengruppen konzipiert.

Wenn das Hammerglass GROUND-System auf einer Eisenbahnbrücke montiert wird, werden alle Barrieren mit Erdungsschienen versehen und jeder Abschnitt wird separat geerdet. Eine 45-Grad-Krümmung an der Oberseite der Hammerglass-Platten verstärkt die Struktur und trägt gleichzeitig zu einer effektiven Reduzierung des niederfrequenten Lärms von Zügen bei.

• Ein komplettes CE-gekennzeichnetes System mit Schraubengruppen für die Montage im Boden oder an Wänden
• Die Platten werden an der Aussenseite der Pfosten mit einem robusten Klemmprofil montiert
• Getrennte Erdung der einzelnen Abschnitte
• Abgewinkelte Schirmoberseite für erhöhte Stabilität
• Höhe bis zu 6 Meter
• Erhältlich mit aufgedruckten Mustern, um zu verhindern, dass Vögel auf die Schirme treffen

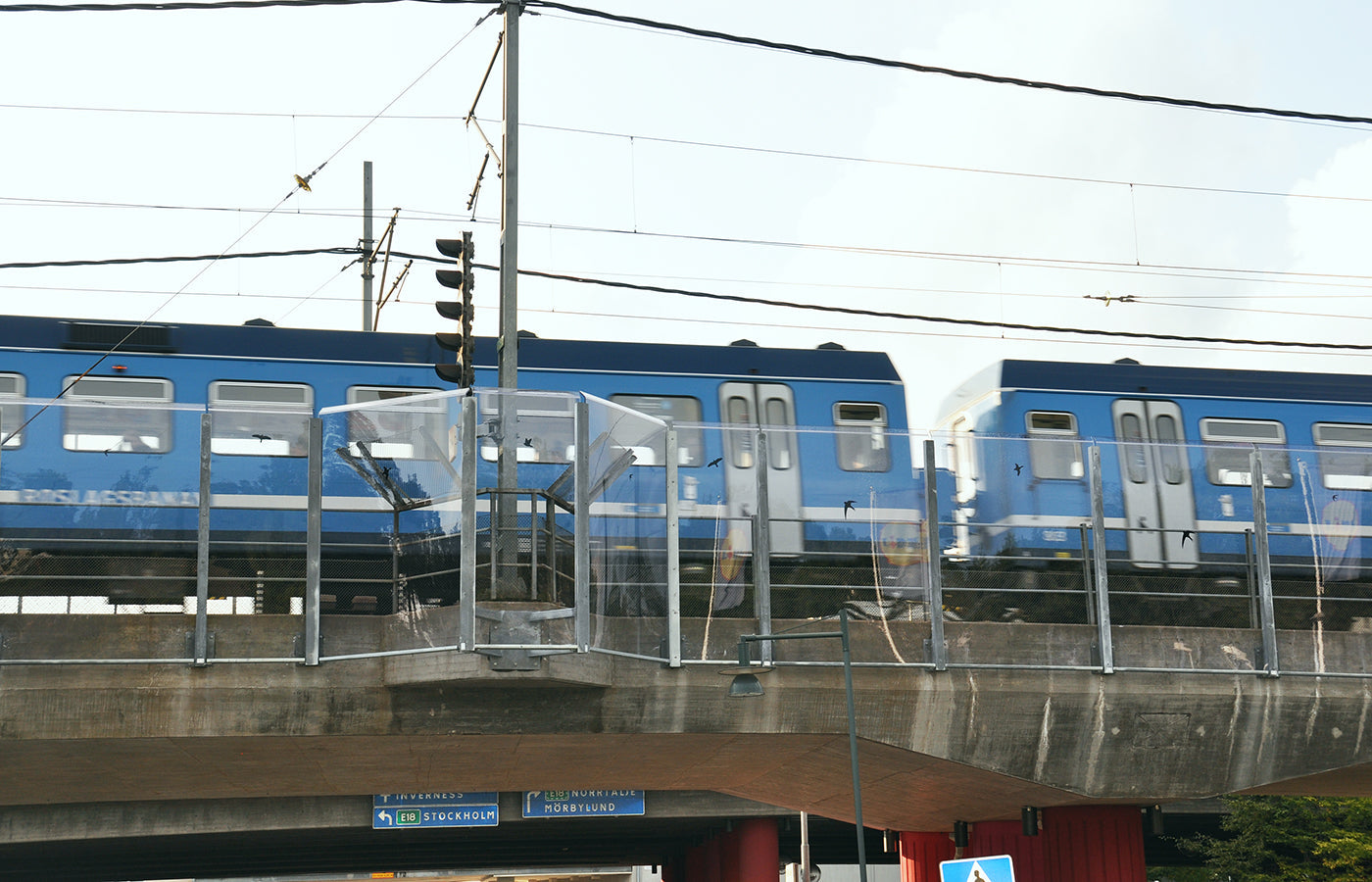

SCHALLDÄMPFER IM BRÜCKENRANDTRÄGER

Wenn das Hammerglass BRIDGE System auf einer Eisenbahnbrücke montiert wird, werden alle Barrieren mit Erdungsschienen versehen und jeder Abschnitt wird separat geerdet. Eine 45-Grad-Krümmung an der Oberseite der Hammerglass-Platten verstärkt die Struktur und trägt gleichzeitig zu einer wirksamen Reduzierung des tieffrequenten Lärms von Zügen bei.

• BRIDGE-2: Feuerverzinkte Pfosten zur seitlichen Montage an Brückenpfosten
• BRIDGE-3: CE-gekennzeichnetes System zur Montage auf der Brücke seitlich am Brückenträger
• Die Hammerglass-Platten werden an der Aussenseite der Pfosten mit einer externen Stützplatte und einem robusten Klemmprofil montiert
• Getrennte Erdung der einzelnen Sektionen
• Abgewinkeltes Schirmdach für erhöhte Stabilität
• Höhe bis zu 6 Meter
• Erhältlich mit aufgedruckten Mustern, um zu verhindern, dass Vögel auf die Schirme treffen

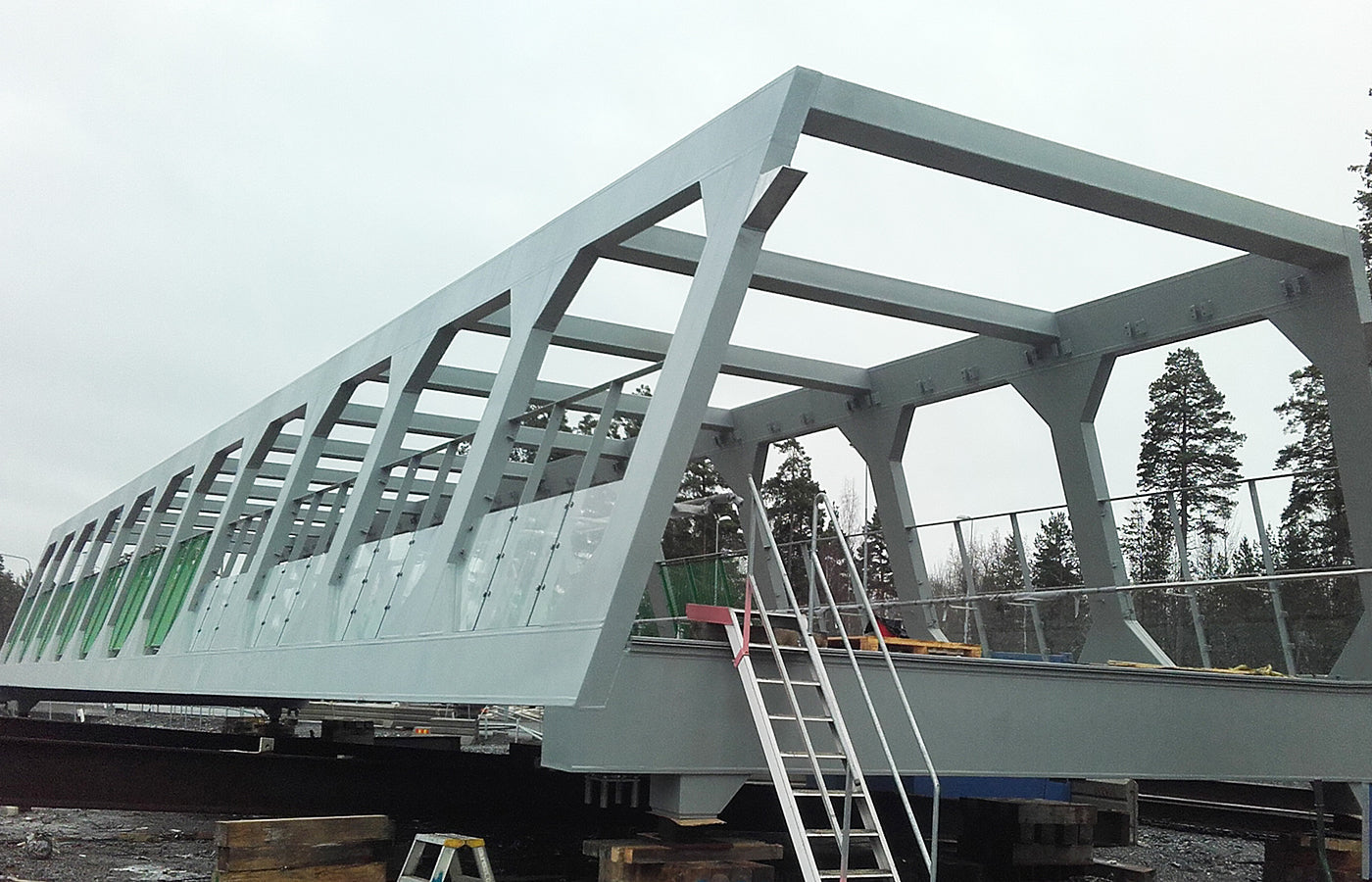

LAUFBRÜCKEN FÜR PASSAGIERE

Da die gesamte Baumassnahme meist bei laufendem Verkehr auf den Gleisen durchgeführt werden soll, ist es notwendig, dass die meisten Konstruktionen in der Nähe des Gleisbereichs vollständig montiert und dann in Position gehoben werden können.

Die Monteure von Hammerglass montieren alle Scheiben an Ort und Stelle, während sich das Stahlskelett auf dem Boden befindet, und heben dann die gesamte Konstruktion in ihre Position. Diese Art des Anhebens wäre bei gewöhnlichem Glas fast unmöglich, da Bewegungen in der Gesamtkonstruktion zu Glasbruch führen würden.

Alle Scheiben werden individuell ausgemessen und hergestellt, so dass der Einbau auch dann reibungslos verläuft, wenn die endgültige Konstruktion nicht zu 100 % der Zeichnung entspricht.

• Massgeschneiderte, individuell gefertigte Scheiben
• Kann am Boden verglast und in Position gehoben werden
• Minimiert die «zugfreie» Zeit

SCHUTZSCHILDE FÜR EISENBAHNEN

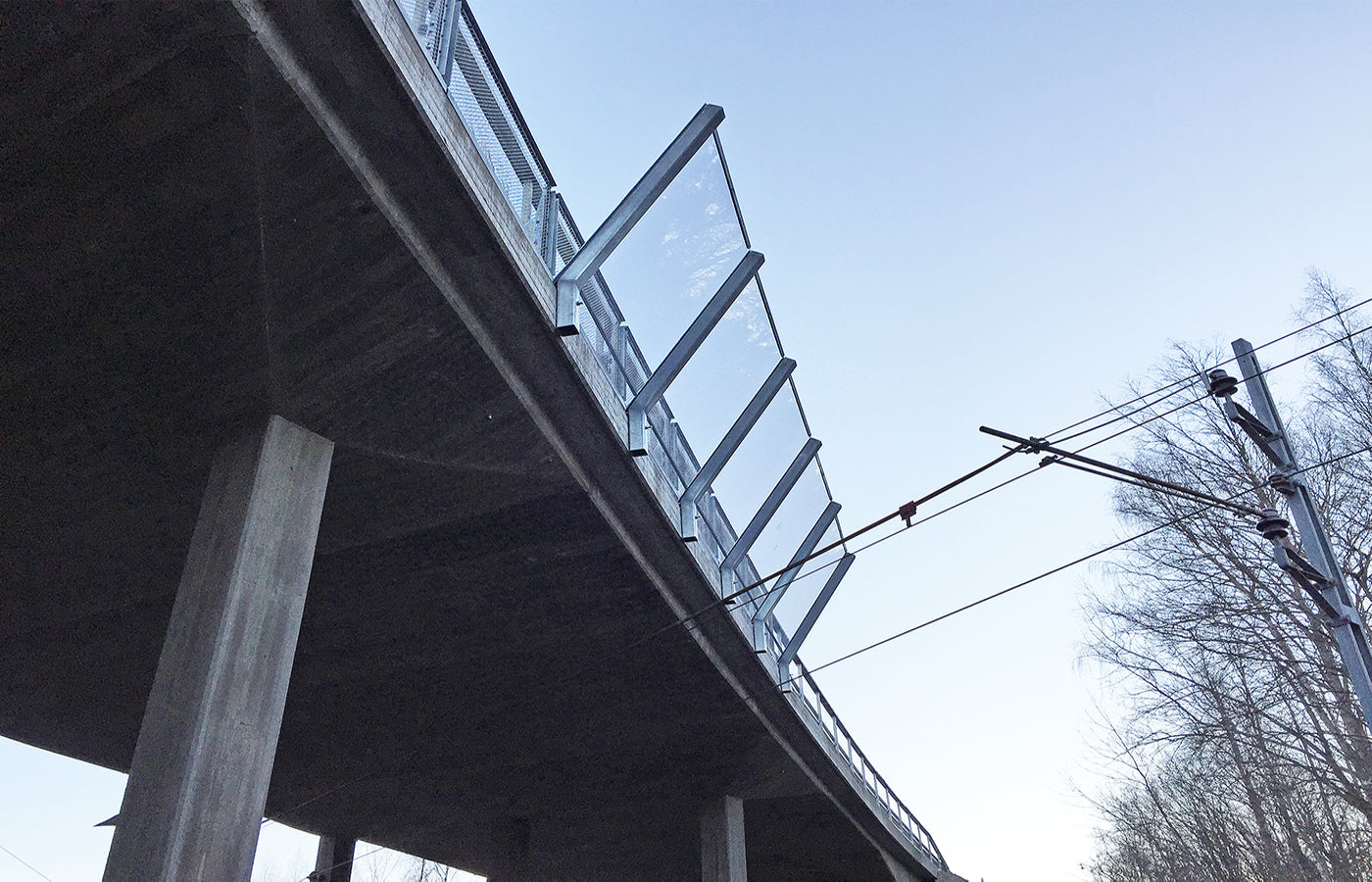

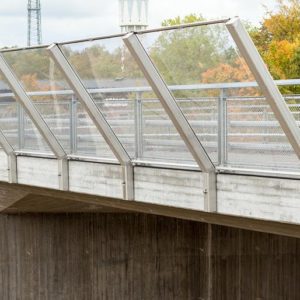

Eine moderne, elektrische Schutzdachkonstruktion zur Abdeckung von Oberleitungen. Der elektrische Schutzschild ist festigkeitsberechnet für Schnee- und Windlast sowie für die Windlast durch vorbeifahrende Züge. Die Konstruktion entspricht den elektrischen Sicherheitsrichtlinien für elektrische Schutzdachkonstruktionen für die Installation über Bahngleisen. Die Konstruktion fügt sich in die Umgebung ein und bildet gleichzeitig eine solide Barriere gegen stromführende Leitungen.

• 12-mm-Hammerglas, montiert auf einem System von Winkelpfosten, die seitlich am Brückenrandträger verschraubt sind
• Solide Barriere gegen stromführende Leitungen
• Festigkeitsberechnung unter Berücksichtigung von Schnee- und Windlasten sowie Windlasten von Zügen
• Wasserdicht und manipulationssicher
• Ausführungsklasse EXC2 oder EXC3
• Erfüllt die in der CE-Norm EN-14388 festgelegten Anforderungen für Lärmschutzwände

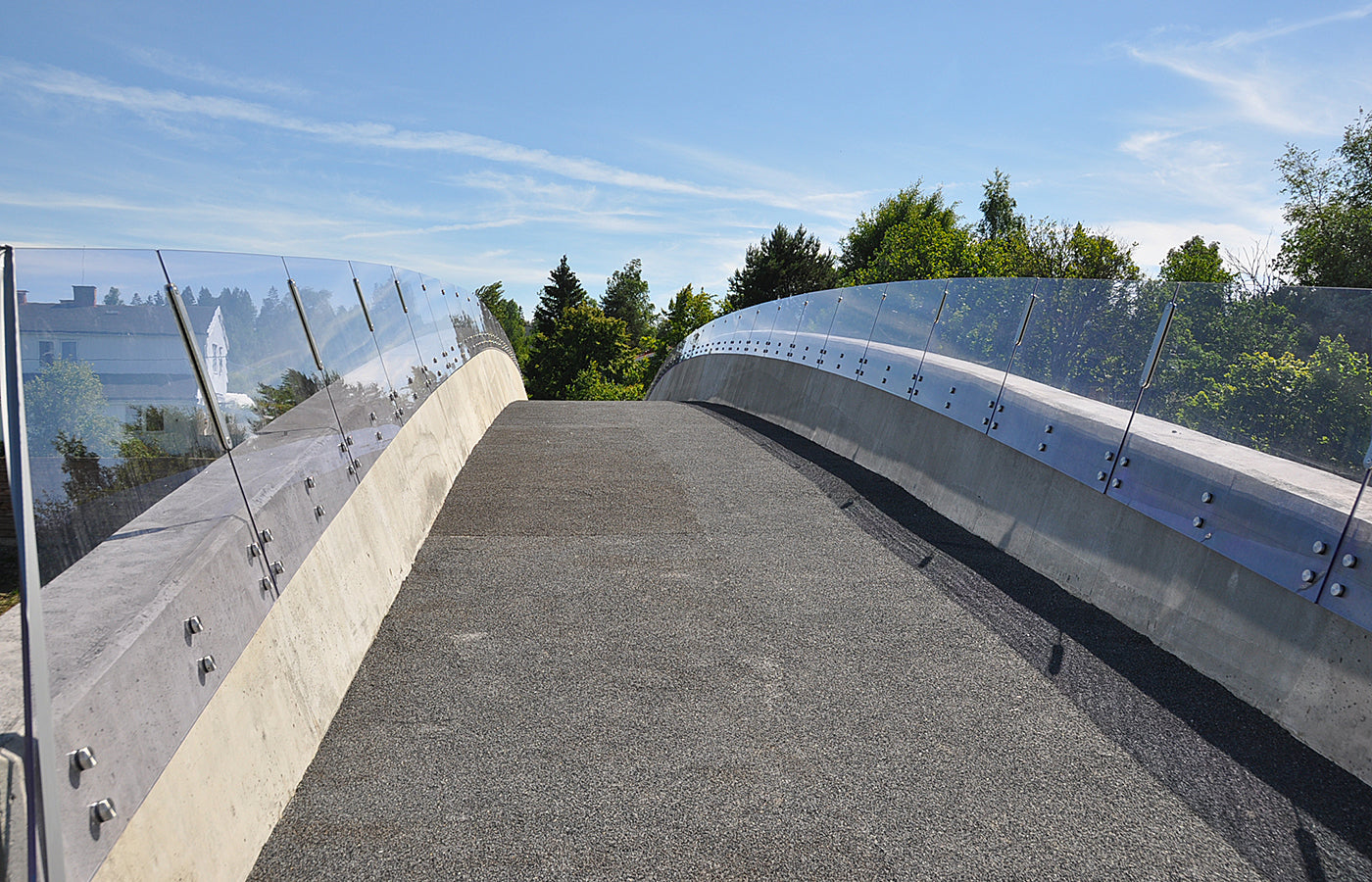

FUSSGÄNGER- UND RADFAHRERBRÜCKE

Flexible Lösungen für Fussgänger- und Radfahrerbrücken. Montage auf bestehenden Strukturen oder mit einem für das Fussgänger- und Radfahrerbrückenprojekt geeigneten Befestigungssystem. Die Hammerglass-Platten werden nach der Montage der Tragkonstruktion individuell gefertigt. Die Scheiben können klar, opal, farbig oder bedruckt geliefert und mit LED-Beleuchtung versehen werden.

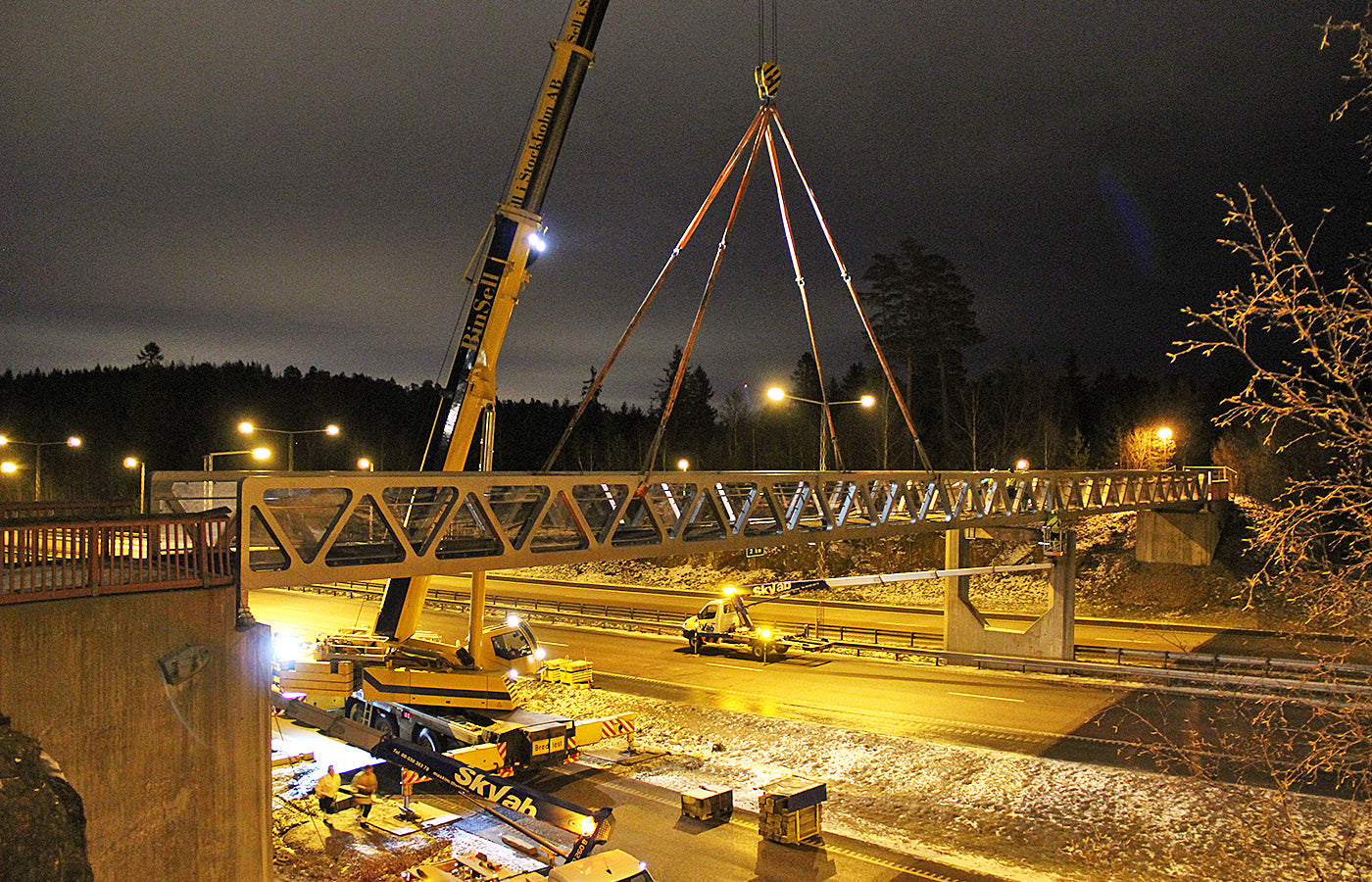

DIE GESAMTE BRÜCKE KANN AN IHREN PLATZ GEHOBEN WERDEN

Damit die Scheiben perfekt passen, werden alle Masse nach der Montage der Stahlkonstruktion der Brücke genommen. Alle Hammerglass-Platten können daher in einem parallelen Trapez auf Mass gebracht werden, um den Konturen des Bodens und der Skyline genau zu folgen.

Die Hammerglass-Platten werden auf das exakte Mass gefertigt und vor Ort direkt im Werk oder auf der Baustelle montiert. Ist die Montage abgeschlossen, werden die einzelnen Brückenteile – oder die gesamte Brücke – mit einem Kran an ihren Platz gehoben. Selbst wenn die Konstruktionen stabil sind, wäre diese Art des Anhebens mit gewöhnlichem Glas fast unmöglich, da Bewegungen in der Gesamtkonstruktion zu Glasbruch führen würden.

Mit Hammerglass in der Konstruktion wird die Zeit, in der die Fahrbahn oder der Gleisbereich gesperrt werden muss, um die Brücke zu montieren, auf ein Minimum reduziert.

MASSGESCHNEIDERTE BEFESTIGUNGSSYSTEME

Hammerglass ist gerne bereit, in der Bauphase der Brücke aktiv mitzuwirken, um die korrekte Befestigung und Dimensionierung sicherzustellen.

Ist die tragende Konstruktion fertig, können Hammerglass-Platten in der Regel direkt darin montiert werden. Wenn die Struktur mit Befestigungsdetails ergänzt werden muss, helfen wir bei der Entwicklung geeigneter Vorschläge.

Wünscht der Kunde eine massgeschneiderte Lösung, stellen unsere Konstrukteure ihr Fachwissen zur Verfügung, um kreative Vorschläge, Konstruktionszeichnungen und Festigkeitsberechnungen zu erstellen.

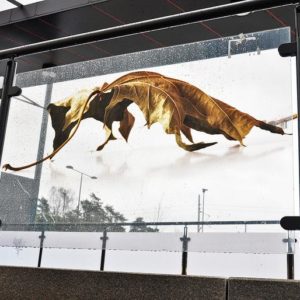

FARBE, DRUCK & BELEUCHTUNG

Die bevorzugte Lösung für Fussgänger- und Fahrradbrücken ist eine klare oder opale Hammerglassplatte. Die Möglichkeiten zur individuellen Gestaltung sind jedoch in Bezug auf Design, Farbe und Beleuchtung weitgehend unbegrenzt.

• Die Platten können im Siebdruckverfahren mit gerasterten Aufdrucken oder individuellen Mustern bedruckt werden, um Vogelkollisionen zu verhindern

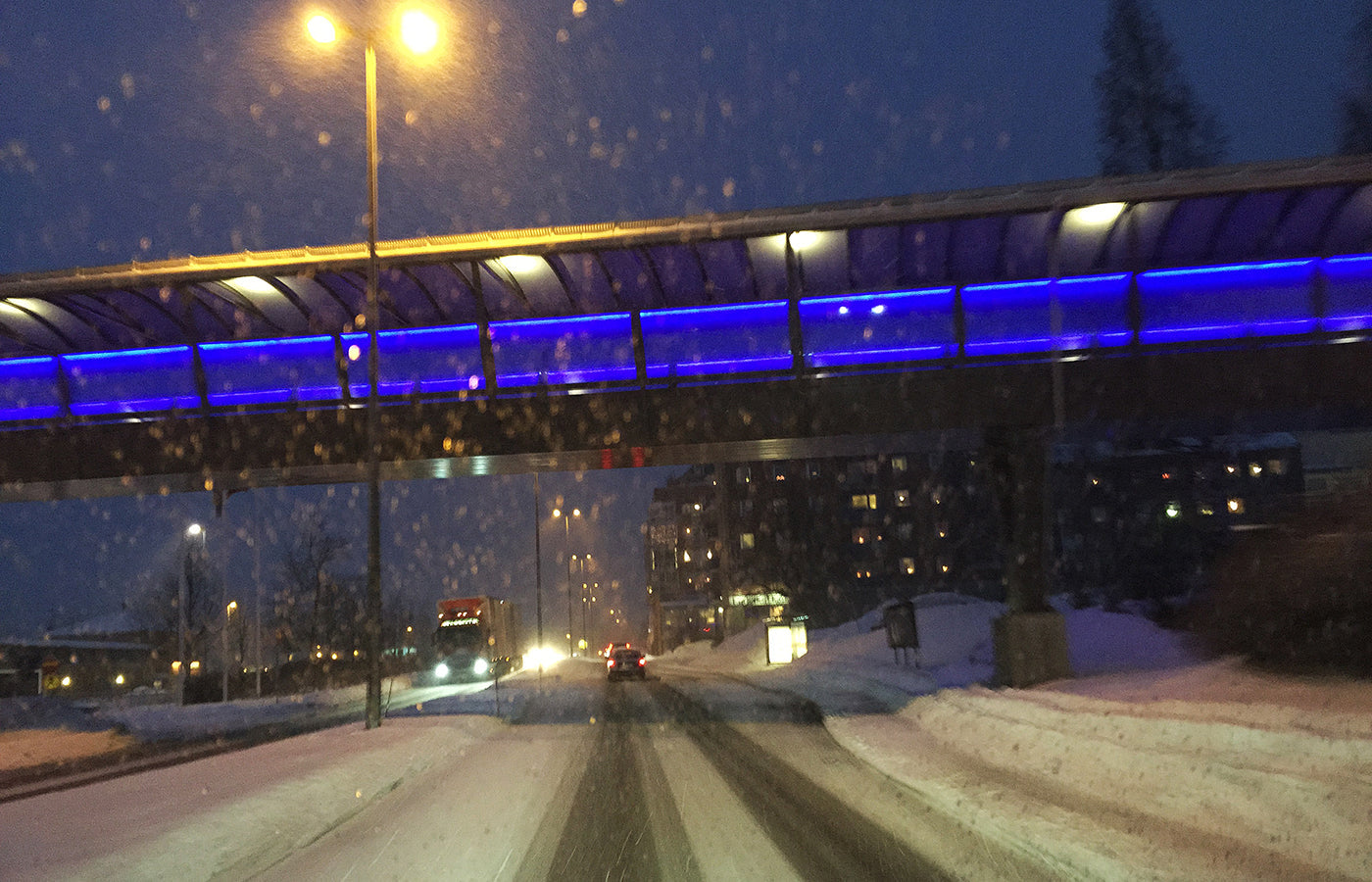

• Hammerglas mit blauem Rasterdruck und LED-Beleuchtung ergibt eine Brücke, die tagsüber transparent ist, aber in der abendlichen Dunkelheit blau leuchtet
• Die LED-Beleuchtung im Handlauf kann zur Beleuchtung bei Nacht auf die Hammerglass-Platten gerichtet werden
• Variable LED erzeugt eindrucksvolle Effekte
• Für grössere Serien können Hammerglass-Platten farbig imprägniert geliefert werden

Gestaltung und Montage

Hammerglass-Scheiben sind flexibel und können entsprechend geformt werden, um in gebogene Profile zu passen. Der Schirm kann in jedem gewünschten Winkel geneigt werden, je nach den individuellen Anforderungen in Bezug auf Schallreflexion, Lichtreflexion und Schneeansammlung. Der Wasserabfluss kann in Richtung der Brücke oder unterhalb der Barriere erfolgen. Beziehen Sie uns bereits in der Ideenphase in Ihre Überlegungen ein. Unsere Designer erstellen Zeichnungen und machen Vorschläge für funktionale Lösungen. Gerne unterbreiten wir Ihnen auch Angebote für komplette Projekte: Hammerglass nach Mass, Pfosten, Befestigungssysteme und Montage.

• Die Platten werden auf Mass gefertigt, nachdem ein Stahlskelett oder ähnliches montiert wurde.
• Fertige Lösungen für die Befestigung und Montage
• Freie Sicht auf die Umgebung
• 300-mal stärker als Glas
• Halb so viel Gewicht wie Glas
• Minimale Wartung

Was ist Hammerglass?

Hier erfahren Sie mehr über Hammerglass oder fragen Sie INTECH-ICS AG für Projekte in der Schweiz an.
